선회 링내부 및 외부 링, 롤링 요소 등으로 구성된 새로운 유형의 기계 부품입니다. 선회 링은 포괄적 인 하중을 견딜 수있는 대형 베어링이며 동시에 큰 축 방향, 반경 방향 하중 및 전복 모멘트를 견딜 수 있습니다.

회전 베어링은 회전 테이블 베어링이라고도합니다. 영어 이름은 다음과 같습니다.선회 베어링, 선회 링 베어링, 턴테이블 베어링, 선회 링. 선회 베어링은 실제 산업에서 널리 사용되며" 기계의 조인트"라고 불리며 두 물체 사이의 상대 회전 운동을해야하고 축 방향을 지탱해야하는 기계의 중요한 구동 부분입니다. 힘, 반경 방향 힘 및 전복 모멘트를 동시에. 기계 산업의 급속한 발전으로 선회 링은 선박 장비, 엔지니어링 기계, 경공업 기계, 야금 기계, 의료 기계, 산업 기계 및 기타 산업에서 널리 사용되었습니다.

궤도의 열처리

선회 베어링의 궤도는 표면 유도 담금질로 처리되며 담금질 경도는 충분한 경화 층 깊이에 도달 할 수있는 hrc55-62로 보장됩니다.

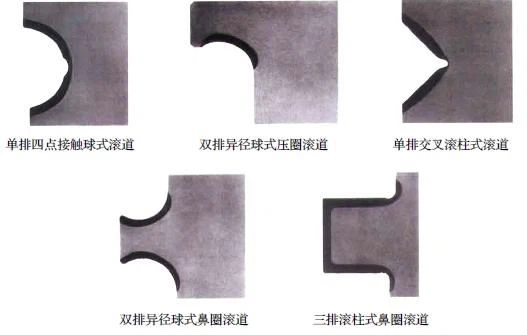

왼쪽에서 오른쪽으로, 위에서 아래로 :

1. 단일 행 4 점 접촉 볼 궤도

2. 두 줄 감소 볼 레이스

3. 단일 행 크로스 롤러 궤도

4. 볼 노즈 링 궤도를 감소시키는 두 배 줄

5. 3 개의 줄 롤러 노즈 링 궤도

3 열 롤러 노즈 링 궤도

기어 열처리

전 달력이 필요하기 때문에 선회 베어링의 링 중 하나에는 일반적으로 톱니가 있습니다. 기어의 열처리 상태는 일반적으로 정규화 또는 담금질 및 템퍼링됩니다. 사용자'의 요구 사항에 따라 치아 표면을 담금질 할 수도 있습니다. 담금질 경도는 HRC50 ~ 60이며 충분한 깊이를 확보 할 수 있습니다. 다른 응용 분야에 따라 기어 담금질은 전체 치아 담금질과 단일 치아 유도 담금질로 나눌 수 있습니다. 단일 치아 유도 경화는 치아 표면과 치아 뿌리 경화 및 치아 표면 경화로 나눌 수 있습니다.

기어 열처리

왼쪽에서 오른쪽으로 :

전체 치아 담금질
치아 표면 및 치근 담금질

3. 치아 표면 담금질
