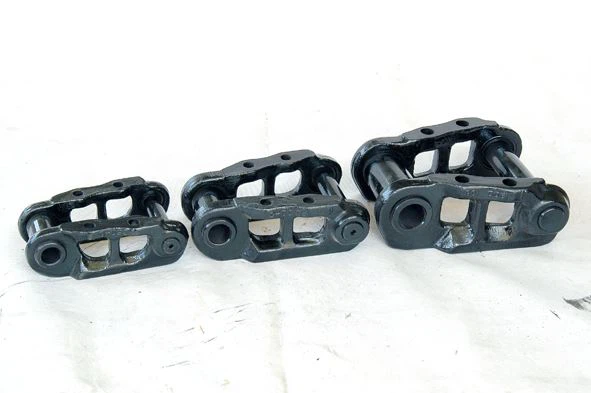

Track Link Assembly는 트랙 슈 플레이트, 트랙 슈 어셈블리라고도 불리는 신발이있는 트랙 그룹으로, 굴삭기, 불도저, 크레인, 드릴링 머신 등과 같은 크롤러 중장 비용 하부 부품의 일부입니다. 신발이있는 굴삭기 트랙 그룹 압연, 기계 가공, 열처리, 도장 등으로 만들어집니다. 품질과 작업 수명은 압연 강재의 품질, 경화 및 템퍼링의 경도, 경도의 깊이에 따라 달라집니다.

우리의 장점 :

• 재질 : 35MnB, 고강도, 내마모성 강철

• 트랙 부싱 : 20CrMo, 외부 및 내부 침탄 처리, 경도 깊이 2.5 ~ 3mm.

• 열처리 : 물 담금질 기술

• 가공 : CNC 제어 기계

• 체인 모델 : 101 ~ 260mm의 링크 피치. .

가공 공정 :단조-거친 선삭-열처리-흐름 감지-선삭 마감-조립-페인트 스프레이

생산 정보

사양:

아니	치수										적용 가능한 모델
아니	A	B	C	H	I	O	P	Q	S	U	적용 가능한 모델
1	101	22	40	55	55	35	32	19	10.5	94	EX35, YC35-6 / 7
2	135	46	40	80	104	54	35.2	22.3	13.5	140	R60
3	135	46	41	55	85	31.6	35	22.5	12.5	114	PC40-5
4	135	46	41	63.8	93.8	40.4	35	22.5	12.5	124	PC40-7 / 8
5	135	43.2	42.5	72	99	44	41	24	12.5	141	PC60-5, D20
6	140	52	44	86	86	55	40	28	14.5	139	YC85
7	154	55	47.5	90	90	56	46.3	30	14.5	158	EX60
8	154	57	44	73	89	45	41.2	24	14.5	130	PC60-6 / 7, PC75
9	154	57	44	82.4	112.4	49.4	46.3	30	14.5	170	PC100-3, D31
10	171	60.3	55.57	108	108	58.6	47	30	16.5	170	SK100, SK120
11	171	60.3	55.57	108	108	70	50.3	33.5	16.5	181	EX100, E312, E120B, SH120, EC140
12	171	58.7	56.3	125.4	144.5	83.5	54	36.65	16.5	212	R200, SE210-1, SE210LC, R210LC-2
13	175	57	54	86.4	102.4	50.4	46.3	30	16.5	170	PC100-5 / 6, PC120-6
14	175	57	54	122.4	158.4	84.6	55	38	18.5	218	HD700, HD770
15	175.4	58.7	57.2	125.4	144.5	77.5	58.75	36.5	18.5	214	EX200-1, SH280
16	190	69	58	119.6	155.6	82.2	58.8	36.6	20.5	220	E200B, SH200, SK200, E320
17	190	62	58	124.4	160.4	81.6	59	38	18.5	220	PC200-3, PC220-1 / 2 / 3, EX200-2 / 5, ZX210
18	190	62	58	124.4	160.4	81.6	59	38	20.5	220	PC200-5 / 6 / 7, DH220-5, EX220
19	203	72	58	138.4	178.4	101.6	66.8	44.6	20.5	244	EX300-1, PC300-2
20	203	72	58	138.4	178.4	101.6	66.8	44.6	22.5	244	PC300-5
21	203	72	62	129	179	94	64	42	20.5	235	E325
22	203	76.2	58	148.2	186.2	112.4	66.8	44.6	19.5	254	R944
23	203	72	58	138.4	178.4	101.6	66.8	44.6	18.5	244	D60, D65, TY160
24	203	72	60	146	184	108	66	45	20.5	250	T160, T140, T120
25	203	76.2	58	133.4	171.4	102.4	69.7	44.5	19.5	232	D6D
26	203	68	64	137.3	185.3	101.3	72.7	44.5	20.5	232	D6H
27	216	76.2	63	140.4	178.4	101.6	66.5	44.6	22.5	242	PC300-6 / 7, EX300-5
28	216	76.2	63	146	184	106	71	47	22.5	252	EX400-1, PC400-1 / 3, DH450
29	216	76.2	69	140	190	103	68	46	22.5	248	E330
30	216	76.2	63	146	184	106	74.3	47	24.5	252	PC300-3 / 5, SH330, SH300, PC410-5
31	216	76.2	63	146	184	106	74.3	47	20.5	252	D80, D85, TY220, TY230
32	216	76.2	64.3	146	184	108	71	47.7	19.5	252	D7G
33	228	76.2	71.4	144	184	109	71.5	47	24.5	254	PC400-6
34	228	76.2	71.4	169	219	121.6	79	48.5	24.5	292	D155, D150, TY320
35	228	76.2	71.4	169.8	201.6	121.6	80.4	50.8	23	292	D8K
36	260	76.2	87.3	184.2	235	133	85.3	57	27.5	321	EX700, ZX1000
37	260	76.2	87.3	184.2	235	133	92	57	27.5	321	D355, PD410, D9H, D9G
